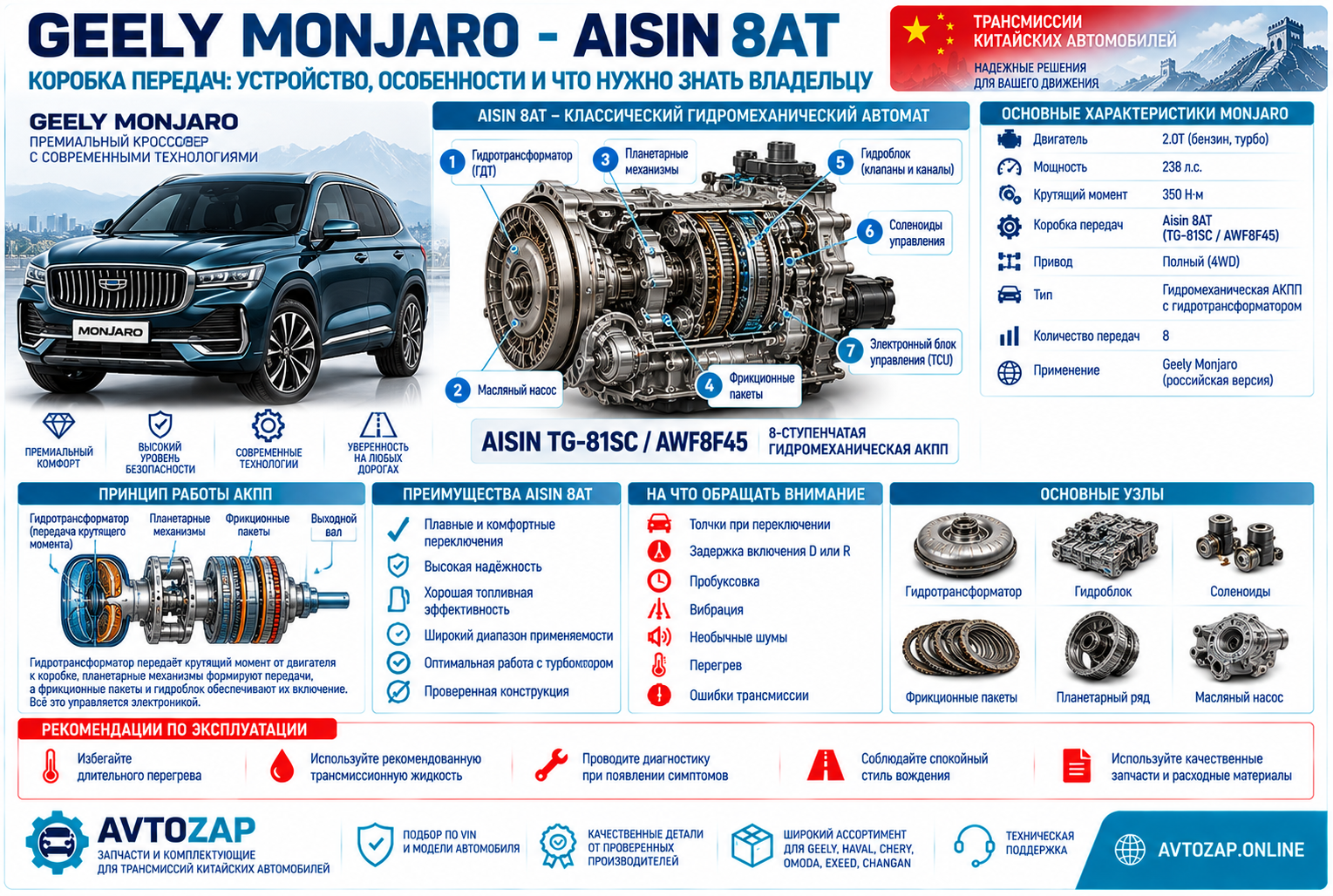

АКПП Geely Monjaro: какая коробка стоит, устройство Aisin 8AT и особенности эксплуатации

Geely Monjaro заметно отличается от многих современных китайских кроссоверов устройством трансмиссии.

Здесь нет вариатора или роботизированной коробки с двумя сцеплениями.

На российском Monjaro с бензиновым турбомотором 2.0 устанавливается классическая 8-ступенчатая автоматическая коробка передач AISIN с гидротрансформатором. Официальные характеристики Geely указывают конфигурацию 2.0T 4WD 8AT, мощность 238 л.с. и максимальный крутящий момент 350 Н·м. Geely в России

Разберём, что это за коробка, как она работает, из каких основных узлов состоит и что владельцу Monjaro полезно знать о её обслуживании.

Какая АКПП стоит на Geely Monjaro

На российской версии используется 8-ступенчатая гидромеханическая автоматическая коробка AISIN. Geely в России

В технических каталогах трансмиссия идентифицируется как:

Aisin AWF8F45 / TG-81SC. ОТОБА

Это принципиально другая конструкция, чем 7DCT HAVAL Jolion, которую мы разбирали ранее.

Здесь используется классическая схема:

гидротрансформатор → гидравлическая система → планетарные механизмы → фрикционные пакеты → электронное управление.

То есть Monjaro оснащён именно гидроавтоматом.

Что такое Aisin TG-81SC / AWF8F45

TG-81SC относится к семейству переднеприводных 8-ступенчатых автоматических коробок Aisin.

AWF8F45 — одна из версий этого семейства, рассчитанная на более высокий крутящий момент. Коробки TG-81SC применялись не только на Geely, но и на автомобилях других производителей. ОТОБА

Для владельца Monjaro главное не множество обозначений, а конструкция:

8 передач + гидротрансформатор + автоматическое гидравлическое управление.

Зачем коробке восемь передач

Большое количество ступеней позволяет электронике точнее выбирать передаточное отношение.

При разгоне коробка может удерживать двигатель в подходящем диапазоне оборотов, а при движении с постоянной скоростью — использовать высокую передачу для снижения оборотов.

В результате достигается сочетание:

• динамики;
• плавности;
• топливной эффективности;
• комфортного движения на трассе.

Но увеличение количества передач означает и более сложную систему управления.

Основные элементы АКПП Monjaro

Гидротрансформатор

Он находится между двигателем и коробкой передач.

Гидротрансформатор позволяет автомобилю плавно начинать движение и передавать крутящий момент через поток ATF.

В определённых режимах используется блокировка гидротрансформатора, уменьшающая гидравлические потери.

Планетарные механизмы

Именно сочетание планетарных рядов позволяет коробке формировать различные передаточные отношения.

Электроника выбирает необходимую комбинацию элементов в зависимости от скорости, нагрузки и режима движения.

Фрикционные пакеты

Фрикционы позволяют фиксировать или соединять необходимые элементы трансмиссии.

Для их нормальной работы критически важно правильное гидравлическое давление.

Если фрикционный пакет начинает проскальзывать, выделяется дополнительное тепло и ускоряется износ.

Гидроблок

Гидроблок можно представить как систему каналов и клапанов, распределяющую ATF по необходимым контурам.

Он обеспечивает работу исполнительных элементов коробки.

Соленоиды

Электромагнитные клапаны управляют потоками и давлением жидкости в соответствии с командами электроники.

Нарушение их работы способно влиять на качество переключений.

Масляный насос

Насос обеспечивает циркуляцию ATF и создаёт необходимое давление в гидравлической системе.

Поэтому нормальный уровень и состояние жидкости имеют большое значение для всей коробки.

Как работает переключение

Водитель нажимает педаль газа, но непосредственно передачи он не выбирает.

Блок управления анализирует множество параметров:

скорость → положение педали газа → нагрузку → обороты → температуру → текущую передачу.

После этого гидравлическая система изменяет состояние соответствующих фрикционных элементов.

Один пакет освобождается, другой включается — коробка переходит на следующую передачу.

Всё это происходит автоматически.

Какое масло используется в АКПП Monjaro

И вот здесь уже появляется очень интересный материал для нашей следующей статьи.

Официальный российский Geely указывает для 8AT AISIN на Monjaro жидкость AW1, артикул 9020006900, и объём 6,65 л. Geely в России

Но руководство пользователя актуального Monjaro одновременно говорит, что рабочая жидкость 8AT рассчитана на срок службы узла и не требует плановой замены или проверки уровня. Geely в России

Это как раз тот случай, когда не надо в первой статье устраивать спор «менять или не менять».

Мы посвятим этому отдельный материал:

«Масло в АКПП Geely Monjaro: что заливать и нужно ли его менять, если производитель пишет “на весь срок службы”?»

Вот там тема получится действительно интересной.

Какие симптомы требуют внимания

Гидромеханический автомат не должен внезапно менять характер работы без причины.

Поводом для диагностики могут стать:

⚠️ новые толчки при переключении;

⚠️ задержка включения D или R;

⚠️ пробуксовка;

⚠️ скачок оборотов без соответствующего ускорения;

⚠️ вибрация;

⚠️ необычный шум;

⚠️ перегрев;

⚠️ ошибки трансмиссии.

Но важно помнить: один симптом не указывает автоматически на конкретную деталь.

Например, толчки способны возникать по разным причинам — от управления давлением до механического износа.

Что может потребоваться при ремонте

В зависимости от результатов диагностики в такой АКПП могут потребоваться:

• фрикционные и стальные диски;
• прокладки и уплотнения;
• сальники;
• втулки;
• подшипники;
• фильтрующие элементы;
• соленоиды;
• детали гидроблока;
• комплектующие гидротрансформатора;
• другие внутренние элементы.

Поэтому запрос «ремкомплект коробки Monjaro» без понимания неисправности слишком общий.

Сначала проводится диагностика и дефектовка, затем формируется список деталей.

Почему важно знать точную маркировку коробки

При подборе запчастей недостаточно ориентироваться только на надпись:

Geely Monjaro 2.0.

Нужно учитывать:

• VIN автомобиля;
• год выпуска;
• маркировку трансмиссии;
• OEM-номер детали;
• ревизию необходимого компонента.

Даже внутри одного семейства коробок отдельные элементы могут отличаться.

Запчасти для АКПП Geely Monjaro

AVTOZAP развивает каталог комплектующих для трансмиссий китайских автомобилей.

При подборе деталей для Monjaro мы рекомендуем использовать:

VIN → модель АКПП → маркировку детали → OEM-номер.

В каталоге постепенно формируем ассортимент фрикционов, уплотнений, фильтров, деталей гидроблока, гидротрансформатора и других компонентов 8AT.

Главное

Geely Monjaro оснащён не роботом и не вариатором, а классическим 8-ступенчатым гидромеханическим автоматом AISIN. В технических каталогах коробка относится к семейству TG-81SC / AWF8F45. Geely в России

Это хорошо известная архитектура, но современная АКПП всё равно представляет собой сложную систему, где механика, гидравлика и электроника работают вместе.

Поэтому при появлении неисправности правильная последовательность остаётся неизменной:

симптом → диагностика → определение неисправного узла → подбор деталей → ремонт.
